在現代工業領域中，推力滾針軸承作為一種關鍵機械元件，以其獨特的結構設計和性能特點，成為許多高要求應用的理想選擇。這種軸承在極小的軸向空間內提供非常高的剛度，相比傳統止推墊圈能顯著節省安裝空間。

無論是汽車變速器的換擋機構，還是精密機床的主軸系統，推力滾針軸承都默默發揮著不可替代的作用，成為現代機械設備中不可或缺的核心組件。

01 結構設計與工作原理

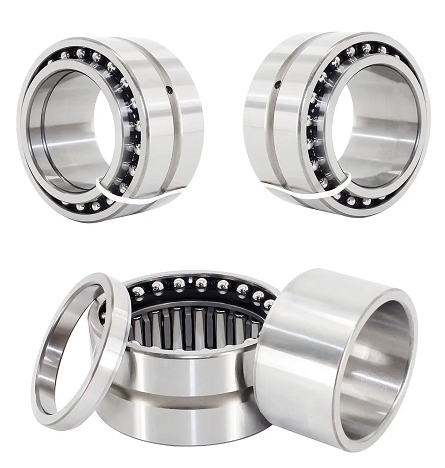

推力滾針軸承采用模塊化設計理念，主要由保持架、滾針組件及定位圈構成。這種精巧的結構設計使其能夠在有限的空間內發揮較大的性能優勢。

主流產品包括NTB、AS、WS、GS、AXK和AXW等多個系列，軸徑覆蓋范圍廣泛，從4毫米到160毫米不等，可滿足不同應用場景的需求。

• 保持架設計：保持架是推力滾針軸承的核心組件之一，其設計直接影響軸承性能。2024年技術提出的對稱雙保持架結構是一大創新，保持架通過彎折部互鎖固定滾針，相比傳統單保持架設計能減少66%的裝配劃傷風險。保持架兜孔采用等角度分布設計，中間段設置鼓形凹槽嵌入潤滑脂，形成有效的自潤滑系統。

• 緊湊型設計：AXK系列的滾針-保持架推力組件是推力滾針軸承的主要元件，保持架通常由鋼板冷拉成型，小尺寸保持架則使用塑料制成。這些組件采用G2級高精度滾針，確保負荷均勻分布，從而在極薄的軸向空間內實現高剛度。

• 雙向承載設計：對于需要承受兩個方向軸向載荷的應用，雙向軸承由兩套滾針-保持架推力組件與兩個軸承墊圈和一個中間圈組合而成。根據設計需求，中間圈可以由軸引導或軸承座引導，其硬度和表面光潔度必須與軸承套圈相同。

推力滾針軸承的工作原理是通過滾針與內外圈的滾動接觸，減少摩擦，有效傳遞軸向推力。當軸承受到軸向力時，滾針會在保持架內滾動，從而實現軸向載荷的平穩傳遞。

02 性能特點與技術參數

推力滾針軸承憑借其性能特點，在眾多軸承類型中脫穎而出。其技術參數直接反映了其性能優勢，為設計選型提供重要依據。

高承載能力是推力滾針軸承顯著的特點之一。由于采用細長的滾針設計，增加了接觸長度，使得軸承在很小空間下能獲得高載荷能力和高剛度。

基本額定動負荷高達64700N，靜態負荷高達269000N，負荷能力隨滾針數量線性增長。

轉速性能方面，推力滾針軸承的表現同樣令人印象深刻。采用油潤滑時轉速可達35500rpm（AXK系列），脂潤滑時降至8875rpm。

而通過對稱軸承組設計的變速器總成，可使額定轉速突破30000rpm。通過儲油槽優化設計，使?jié)櫥g隔周期延長40%，進一步提升了高速性能。

技術參數詳細說明了推力滾針軸承的性能指標：

• 尺寸規格：軸徑尺寸覆蓋10mm（NTB 1024）至85mm（AS 1226），倒角半徑可容許r=0.3mm

• 負荷能力：動態額定負荷高達4380N（AXK系列），靜態負荷達269000N

• 精度等級：采用G2級高精度滾針，確保負荷均勻分布

• 摩擦系數：改進保持架窗口形狀可使?jié)L針接觸面積減少30%，摩擦系數降低至0.0015

這些技術參數為工程師在設計過程中提供了準確的數據支持，確保軸承能夠在各種工況下穩定運行。

03 制造工藝與材料選擇

推力滾針軸承的制造工藝和材料選擇直接影響其性能和使用壽命。先進的制造技術和高品質材料的結合，確保了軸承的高可靠性和長壽命。

量產采用全自動鉚壓機組裝，包含搬送機構、檢驗單元和位移傳感檢測系統。鉚壓工序中電缸控制行程精度達±0.02mm，有效避免座圈塌邊缺陷。

裝配裝置運用定位滾柱自轉公轉復合運動，單個循環可壓入12個滾針，良品率高達99.3%。

材料選擇方面，推力滾針軸承通常選用GCr15軸承鋼熱處理至HRC60-62，座圈與軸圈采用20CrMnTi滲碳鋼，表面粗糙度控制在Ra0.2μm以下。

不同的材料具有不同的特性：鋼材具有較高的強度和硬度，能夠承受較大的載荷；鑄鐵具有良好的耐磨性和抗腐蝕性；鋁合金則具有密度小、重量輕的優點。

熱處理工藝對軸承性能至關重要。通過表面硬化處理如滲碳或氮化，可以提高軸承表面的硬度和抗疲勞性能，延長使用壽命。

通過取消保持架鎖定部結構，使機加工效率提升25%，體現了制造工藝的不斷進步。

在制造過程中，精度控制是確保軸承質量的關鍵環節。滾針的尺寸精度和表面質量直接影響軸承的性能和壽命，必須嚴格控制。

推力滾針軸承的旋轉精度根據不同的類型和應用場合有不同的要求，制造商提供多種精度等級供用戶選擇。

04 應用領域與選型指南

推力滾針軸承憑借其獨特優勢，在眾多工業領域發揮著重要作用。了解其應用場景和正確選型方法，對充分發揮軸承性能至關重要。

汽車工業是推力滾針軸承的主要應用領域之一。在汽車傳動系統中，特別是手動變速器內，推力滾針軸承用于承受換擋時產生的軸向力，保證換擋的順暢性和準確性。

其徑向尺寸小、軸向承載能力強的特點適應了汽車變速器空間有限的需求。

機床制造領域同樣離不開推力滾針軸承。在機床設備中，尤其是一些需要高精度旋轉和承受軸向載荷的部位，如機床的主軸系統，推力滾針軸承可以承受來自刀具切削時產生的軸向力，確保主軸的旋轉精度，提高加工零件的質量。

其他重要應用包括工業電機、航空航天、電動工具等領域。在航空航天設備中，對零部件的重量和性能要求極高，推力滾針軸承由于其重量輕、軸向承載能力強的特點，可應用于飛機發動機的某些部位。

選型指南是確保軸承正確應用的關鍵：

• 載荷特性：根據應用中承受的軸向載荷大小和方向選擇合適的推力滾針軸承型號

• 空間限制：評估安裝空間，確保所選軸承能夠適應軸向尺寸限制

• 轉速要求：根據應用中的轉速要求選擇軸承，確保軸承能夠承受高速運轉

• 工作環境：考慮溫度、濕度、污染程度等因素，選擇適合的軸承材料和密封方式

選型時還需注意避免常見誤區，如忽視載荷特性、錯誤預估軸承壽命、不考慮尺寸限制等。正確的選型能夠充分發揮軸承性能，確保設備長期穩定運行。

05 維護保養與故障診斷

推力滾針軸承的維護保養和故障診斷對延長其使用壽命至關重要。正確的維護 practices 能夠及時發現潛在問題，避免設備意外停機。

日常維護包括定期檢查軸承間隙，確保推力滾針軸承間隙適當，避免因過緊或過松導致的性能下降。

清潔與潤滑是維護工作的重要環節，需定期清潔軸承，去除污垢和雜質，并按時涂抹適量潤滑脂，以減少磨損。

潤滑管理對軸承性能有直接影響。推力滾針軸承需要適當?shù)臐櫥詼p少摩擦和磨損，通常使用高質量的軸承潤滑脂進行潤滑。

潤滑方式的選擇取決于工作條件和環境要求：脂潤滑適用于低速和高溫環境，油潤滑則適用于高速和重載環境。

常見故障診斷包括多種異常情況的識別與處理：

• 軸承過熱：可能是由于潤滑不足或過載導致，需檢查潤滑系統和載荷情況

• 異常噪音：軸承在運行中若發出異常噪音，可能是內部損傷或安裝不當，需及時檢查

• 運轉不平穩：若軸承運轉時出現抖動或不平穩現象，可能是由于軸承安裝誤差或損壞引起

• 軸向游隙過大：通常表明軸承內部磨損嚴重，需要更換軸承以保證設備正常運行

檢修方法包括檢查外觀、測量尺寸、清洗軸承和檢查潤滑系統等步驟。檢查外觀時，要觀察軸承是否有裂紋、磨損、銹蝕等損傷；測量尺寸則是使用量具測量軸承關鍵尺寸，與設計要求進行比較。

定期維護和及時故障處理能夠顯著延長推力滾針軸承的使用壽命，提高設備運行可靠性。

隨著工業技術不斷發展，推力滾針軸承也在持續創新。通過潤滑油引導結構優化，使?jié)櫥侍嵘?2%，免維護周期延長至5000小時。這些創新確保了推力滾針軸承能夠滿足日益提高的工業應用需求。

未來，隨著材料科學和制造技術的進步，推力滾針軸承將向更高精度、更長壽命、更環保的方向發展。

工業4.0將推動軸承生產自動化，實現個性化定制和質量控制的智能化，為各行業提供更可靠的支撐解決方案。
